高純度銅ガイド: グレード、製造方法、用途、購入のヒント
購買マネージャーは最近、4N 銅の 2 つの見積もりを比較したところ、1 つのサプライヤーがもう 1 つのサプライヤーのほぼ半額の価格を請求していることを発見しました。どちらの材料も金属純度で 99.99% の銅でしたが、安価なバッチは制御されていない雰囲気で従来の圧延ストックから再溶解され、もう一方は制御された鋳造で真空溶解されました。書類上では成績は同じでした。スパッタリングチャンバーや真空ろう付け炉では、挙動は同じではありませんでした。
高純度銅は単一の製品ではありません。 これは、金属純度、酸素含有量、微量不純物の制限、プロセス履歴などの測定可能な仕様のセットです。これらのパラメータは、銅が半導体蒸着、高周波コンポーネント、フラット パネル ディスプレイ、または大電流コネクタで機能するかどうかを決定します。それらがどのように接続されているかを理解することは、適切なグレードを購入し、適切な特性をテストし、バッチの失敗を回避するのに役立ちます。
調達ミスのほとんどは、純度を 1 つの数値として扱うことから発生します。 99.99% の銅を含む工場証明書は出発点にすぎません。次の質問はさらに重要です: 銅はどのように溶解されたのですか?酸素レベルとは何ですか?粒子構造はプロセスにとって十分に一貫していますか?このガイドでは、品質エンジニアが尋ねるのと同じ順序でこれらの質問について説明します。
高純度銅とは何ですか
業界では銅の純度を表すために「N」表記を使用します。 N の前の数字は、銅含有量の 9 の数を表します。 4N 銅は 99.99% の銅であり、5N は 99.999% です。以下の表は、電子機器製造において重要なグレードをまとめたものです。
| グレード | 銅含有量 | 最大合計不純物 | 酸素特性 | 代表的な用途 |
|---|---|---|---|---|
| 3N | 99.9% | 約1000ppm | 厳密に管理されていない | バスバー、ケーブル、一般導体 |
| 4N OFHC | 99.99% | 約100ppm | 5ppm未満 | RFコンポーネント、スパッタリングターゲット、ろう付け線 |
| 5N | 99.999% | 約10ppm | 制御された | 高精度 PVD ターゲット、ハイエンド ワイヤ ボンディング |
| 6N | 99.9999% | 約1ppm | 厳重に管理 | 半導体相互接続、高度な蒸着 |
最後の 2 つの列は特に注目に値します。多くの場合、酸素含有量と不純物分布が、同じ公称グレードの 2 つの材料間の実際の違いとなります。実際には、真空溶解ソースからの 5N 銅は、成膜プロセスにおいて管理が不十分なラインからの 6N 銅よりも優れた性能を発揮します。これは、欠陥の種類と分布が不純物の総数と同じくらい重要であるためです。
4N だけでは不十分な理由
4N 証明書には金属の純度のみが記載されています。 99.99% の銅を含む銅は、真空保護なしで溶解および鋳造された場合でも、大量の酸素を保持する可能性があります。真空ろう付けまたはスパッタリング中に、その酸素が介在物または空隙を形成し、膜の欠陥として現れます。無酸素の高導電性銅には、酸素が通常 5 ppm 未満に保たれるという 2 番目の要件が追加されます。薄膜および真空のアプリケーションでは、多くの場合、4N と 5N の違いよりも酸素制限の方が重要です。
プロセスの指紋としての残留抵抗率
残留抵抗率 (RRR) は、絶対ゼロに近い抵抗率に対する室温の抵抗率の比です。これは、不純物と結晶欠陥の複合的な影響を反映しています。アニールされた高純度銅は通常 150 ～ 250 の RRR 値を示しますが、粒子加速器や精密磁石用の特殊グレードでは 500 以上に達することがあります。 RRR は、分析的ではなく挙動的なため役立ちます。溶解、鋳造、焼きなまし後の銅の最終状態が把握されるため、同一の GDMS レポートを持つ 2 つのバーでも RRR が異なる場合があります。サプライヤーが RRR データを提供できない場合、それはコミットする前に詳細を尋ねる正当な理由になります。
高純度銅ができるまで
製造は、すでに約 99.99% 純度になっている電解精製された銅陰極から始まります。 5N または 6N に達するには、揮発性不純物を除去するための真空溶解と脱気、偏析を避けるための制御された鋳造、再汚染を防ぐためのクリーン加工とアニーリングなどの追加の手順が必要です。
プロセス中に不純物が残る場所
電解精錬後には鉄、硫黄、リン、銀が微量に残留する可能性があり、炉の雰囲気を管理しないと溶解中に酸素や窒素が再導入される可能性があります。各不純物は異なる働きをします。酸素は導電性を低下させて内部酸化を引き起こし、リンは再結晶挙動を変化させ、鉄粒子は堆積膜の表面欠陥を引き起こします。 したがって、最終アッセイのみよりもプロセス管理が最終製品の品質を決定します。
一般的な高純度銅グレードで許容される不純物の総量
3N 1000ppm
4N 100ppm
5N 10ppm
6N 1ppm
99.9% と 99.9999% の間のギャップは紙上では小さく見えますが、許容される不純物は 1000 ppm から 1 ppm まで低下します。
真空溶解では、個別の含有物として残る亜鉛、鉛、ビスマス、その他の揮発性元素が除去されます。また、最も一般的な再汚染源である酸素や窒素から溶融物を保護します。溶解後、銅は引け巣や偏析を低減する技術を使用してビレットまたはインゴットの形に鋳造され、その後の圧延または鍛造は金型表面から不純物が戻らないように計画されます。
最初の評価では、認定された 高純度銅インゴット 最も実用的な形式です。インゴットは特定の溶融物まで追跡し、独立したテストのためにサンプリングし、独自の要件に従って圧延または押し出し成形できるため、一般的な倉庫在庫に依存するのではなく、制御が可能になります。
卸売銅インゴットメーカー、銅インゴット会社-寧波創潤ニューM 寧波荘潤は銅インゴットメーカーおよび銅インゴット会社です。当社の銅インゴットは精密用途向けに設計されており、... 製品を見る→ 高純度の銅が必要な場合
銅の純度の本当の影響は、アプリケーションの段階で現れます。半導体相互接続のメタライゼーションでは、抵抗率が低いことでスイッチング速度が向上し、消費電力が削減されるため、銅がアルミニウムに取って代わりました。物理蒸着に使用されるスパッタリングターゲットは、ターゲット内の不純物が成長膜に移行し、デバイスの欠陥となるため、厳密な純度管理が必要です。
同じ論理が高周波空洞、導波路、真空電子デバイスにも当てはまります。酸素含有量が低く、RRR が高い銅は内部表面の抵抗を低く保ち、これが直接的に発熱の低減と高周波での信号損失の低減につながります。
仕様を定義する 3 つの市場
- 半導体製造 通常、金属汚染が歩留まりに直接影響する相互接続およびバリア層プロセスでは 5N 以上を指定します。
- フラットパネルディスプレイと太陽エネルギー 製造では通常、透明導電層と電極スタックの堆積に 4N ～ 5N の銅ターゲットが使用されます。
- 新しいエネルギーシステム EV バッテリー アセンブリや大電流充電インフラストラクチャなどは、バスバー、コネクタ、モジュールの一貫した導電性と安定した接触抵抗に依存しています。

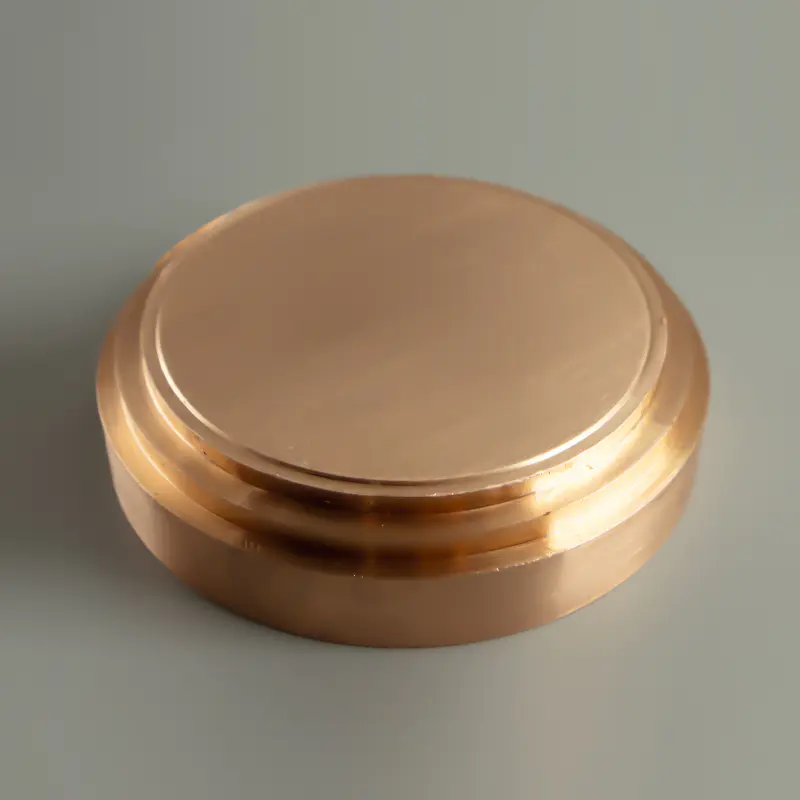

これらの各ケースにおいて、買い手は商品として銅を購入しているわけではありません。彼らは予測可能性、つまり同じ純度、粒子構造、バッチごとの処理応答性を求めています。材料が寄託の対象となる場合は、 銅スパッタリングターゲット 実際のプロセス条件下で材料をテストするため、文書化された純度、密度、粒子サイズのデータが適切な評価単位となります。
卸売銅ターゲットメーカー、銅ターゲット会社-寧波創潤新 寧波荘潤は銅ターゲットのメーカーであり、銅ターゲット会社です。当社の銅ターゲットは精密用途向けに設計されています。 製品を見る→ 高純度銅を購入する前に確認すべきこと
検査書類と試験方法
ラベルではなく、定量的な結果を探してください。金属不純物は、グロー放電質量分析法 (GDMS) または ICP-MS 分析により、各元素の百万分の 1 単位の値で報告する必要があります。ガス不純物は金属不純物とは異なる挙動を示し、異なる試験方法が必要となるため、酸素と窒素は燃焼分析装置または不活性ガス溶融分析装置を使用して別々に測定する必要があります。
ロットのトレーサビリティとプロセス履歴
すべてのインゴット、ロッド、チューブ、またはターゲットは、その溶融番号と鋳造番号を参照する必要があります。下流プロセスに障害が発生した場合、トレーサビリティが重要になります。工場レポートは、材料、ツール、またはプロセスに問題があるかどうかを理解するために提示する最初の証拠です。 ISO9001 および IATF16949 に基づいて運営されているサプライヤーは、通常、この文書を標準的な慣行として維持しています。
機械的状態と形状
次のプロセスに応じて、焼きなましまたは加工された特性について問い合わせてください。硬度、結晶粒径、内部応力はすべて、機械加工動作と最終部品の性能に影響します。フォームファクターも同様に実用的です。 銅棒 機械加工ベースの生産に適合し、プレート、チューブ、ターゲットの形状は他のほとんどのルートをカバーします。
卸売銅棒メーカー、銅棒会社-寧波創潤新メーター 寧波荘潤は銅棒メーカーおよび銅棒会社です。当社の銅棒は精密用途向けに設計されており、要求を満たすものです。 製品を見る→ 梱包と保管
パッケージングも過小評価しないでください。高純度の銅は、湿った空気中で室温でゆっくりと酸化し、表面が茶色になり、非導電性の膜が形成されます。窒素パージした密封梱包または乾燥剤を含むホイル包装で出荷するサプライヤーは、素材について理解していることを示しています。ロッドまたはターゲットが目に見える酸化物とともに到着した場合、すでに保管履歴が疑われます。
精製、溶解、鋳造、加工を 1 つの施設で管理する生産者から購入すると、認定時間が短縮され、バッチの一貫性が 1 つ屋根の下で維持されます。 Ningbo Chuangrun New Materials は 5 つの生産拠点を運営し、チェーン全体を社内でカバーしています。これにより、顧客は溶融から完成品までの純度に対する責任を一元的に管理できるようになり、仕様変更時のコミュニケーションが容易になります。
よくある質問
4N銅は無酸素銅と同じですか?
No. 4N は金属純度 99.99% を指します。無酸素とは、酸素含有量に関する別の制約です。一般的な組み合わせは、純度 99.99% で本質的に酸素を含まない OFHC 銅です。
銅の純度を確認する試験方法はどれですか?
最も信頼できる組み合わせは、金属不純物については GDMS または ICP-MS、酸素、窒素、水素については不活性ガス溶融分析です。有用なレポートでは、総純度の数値だけを示すのではなく、各元素を百万分率でリストします。
すべてのアプリケーションに 6N 銅が必要ですか?
いいえ、純度が高くなるとコストが上昇し、加工が難しくなります。ほとんどの電子部品は 4N または 5N グレードで動作します。 6N は、100 万分の 1 の不純物がデバイスの性能に影響を与える可能性がある、最も敏感な半導体および高度な蒸着アプリケーション用に予約されています。
同じ公称グレードの 2 つのバッチがプロセスで異なる動作をしたのはなぜですか?
考えられる原因は、酸素含有量、結晶粒構造、または以前の加工および焼きなましによる内部応力の違いです。 2 つの 4N 材料は、一方が真空溶解され、もう一方が真空溶解されなかった場合、異なる挙動を示す可能性があります。そのため、プロセス履歴は純度証明書と同じくらい注目に値します。
高純度銅はなぜ標準銅よりも高価なのでしょうか?
価格差は、設備、エネルギー、検証によって生じます。真空溶解、制御された鋳造、高解像度の分析テスト、およびより厳しい歩留まりはすべてコストを増加させます。純度が高いということは、スクラップやプロセスの逸脱に対する許容度が低いことも意味するため、生産者は材料を出荷する前に、より多くの内部再加工を吸収することができます。
