メタチタンの耐食性:なぜ耐久性があるのか​​?

チタン 錆びず、耐食性に優れています — 入手可能なエンジニアリング金属の中で最も耐久性のある金属の 1 つとなります。鉄や鋼とは異なり、チタンは酸素や水分と接触した瞬間に、その表面に安定した自己修復酸化層 (TiO₂) を形成します。この不動態膜は厚さわずか 2 ～ 7 ナノメートルで、化学攻撃に対する侵入不可能なシールドとして機能します。海水、人体液、酸化性の酸、塩化物が豊富な大気など、ほとんどの環境において、チタンは数十年暴露した後でもほとんど影響を受けません。

チタンは錆びますか？その保護の背後にある科学

錆は酸化鉄の一種であるため、技術的には、 チタンは錆びない 鉄分が含まれていないからです。しかし、より重要な問題は、チタンがどのような形でも腐食するかどうかであり、その答えは「めったになく、極端な条件下でのみ発生する」です。

チタンが空気または水にさらされると、即座に酸素と反応して、化学的に不活性で密着性の高い酸化膜である二酸化チタン (TiO₂) を形成します。このパッシブ層にはいくつかの重要な特性があります。

• 内部のフォーム ミリ秒 酸素または湿気への曝露
• 傷や損傷があった場合に自己修復します - コーティングや処理は必要ありません
• ほとんどの酸、アルカリ、塩化物溶液に対する耐性
• 酸化環境において –200°C から 600°C 以上まで安定

濃度の高い塩化物環境では分解する可能性がある酸化クロム膜に依存するステンレス鋼と比較して、チタンの TiO2 膜は化学的に安定しており、損傷を受けてもより速く再形成されます。

チタンの耐食性: 環境全体にわたるパフォーマンスデータ

チタンの耐食性は単なる理論上のものではなく、何百もの産業環境にわたって測定され、検証されています。以下は、主要な媒体における一般的な金属に対するチタンの腐食速度の比較です。

これらの数字は次のことを裏付けています チタンの耐食性はあらゆる構造用金属の中で最高のものの一つです。 特に、ステンレス鋼が頻繁に故障する塩化物が豊富な酸化性の酸の環境では。

チタンはどのくらい丈夫ですか?機械的特性の説明

耐食性を超えて、チタンの機械的靭性が並外れたものとなっています。その強度対重量比は、あらゆる構造用金属の中で最も高く、 チタンは多くの鋼と同等の強度を持ちながら、45% 軽量です .

主要な機械的特性 (グレード 5 Ti-6Al-4V)

• 極限引張強さ: 950MPa
• 降伏強度: 880MPa
• 密度: 4.43 g/cm3 (対 7.8 g/cm3 のスチール)
• 弾性率: 114GPa
• 疲労限界: ~500 MPa (回転部品の場合は例外)
• 使用温度範囲: –200°C ～ 600°C

この低密度、高強度、優れた耐疲労性の組み合わせが、チタンが航空機のエンジン部品や機体構造に使用される理由であり、1 キログラムの節約が直接燃料の節約につながります。民間航空では、 10%の軽量化で約7～10%の燃費向上 .

チタン鋼は錆びますか？チタン合金と「チタン鋼」を理解する

「チタン鋼」という用語は、消費者向け製品で頻繁に誤用されています。一般に、次の 2 つのうちのいずれかを指します。

1. 真のチタン合金 (例: Ti-6Al-4V) - 錆びず、優れた耐食性を備えています。
2. マーケティング言語 ステンレス鋼用。塩化物に長時間さらされたり、隙間の条件で錆びたりする可能性があります。

製品に「チタン鋼」と表示されていても、価格が通常の鋼と同じであれば、ほぼ間違いなくステンレス鋼です。 本物のチタン合金はステンレス鋼よりも 3 ～ 10 倍高価です 抽出と処理が複雑なためです。真のチタン合金は、通常の環境条件下では錆びません。

ニッケルは腐食しますか?ニッケルとチタンの耐久性の比較

ニッケルおよびニッケル合金 (インコネルやハステロイなど) も耐食性がありますが、次のような重要な点でチタンとは挙動が異なります。

ニッケルは錆びますか？伝統的な意味ではありませんが、ニッケルは硝酸、アンモニア、および特定の高温酸化環境では腐食します。インプラントや食品加工など、耐食性と生体適合性の両方が重要となる用途向け チタンはニッケルより明らかに優れた選択肢です .

チタンの弱点：耐食性に劣る部分

完璧な素材はありません。 チタン には、エンジニアが説明しなければならない弱点が文書化されています。

チタンが腐食する可能性のある化学環境

• 乾燥塩素ガスまたは無水条件 — TiO₂ 層を維持するための水分がないと、チタンは 130°C 以上で激しく反応する可能性があります。
• 濃縮還元酸 — 純粋なHF（フッ化水素酸）はチタンを急速に溶解します。高温での非常に高濃度の HCl も攻撃します。
• 赤色発煙硝酸 特定のチタングレードでは応力腐食割れを引き起こす可能性があります
• 空気中で600℃を超える温度 — 酸化が著しくなり、酸化層が制御不能に厚くなる

その他の実際的な弱点

• 低い耐摩耗性 — 金属と金属の滑り接触中にチタンが容易にこびりつく。多くの場合、表面処理 (窒化、PVD コーティング) が必要になります。
• 高コスト — 原料のスポンジチタンと加工コストは炭素鋼の5～20倍高い
• 難しい加工 — 熱伝導率が低いため、切削工具に熱が蓄積します。特殊な工具が必要です
• 弾性率が低い スチールよりも – 剛性が重要な用途では負荷がかかるとより大きく曲がる可能性があります

適切な材料を選択するには、チタンの弱点を理解することが不可欠です。産業、医療、海洋用途の大部分では、これらの弱点は無関係です。 チタンの耐腐食性は依然としてその決定的な利点です .

チタンは錆びにくいのですか？産業用途における実際の耐久性

はい — チタンは、すべての通常の環境およびほとんどの工業条件下で効果的に防錆します。 。これは、数十年にわたる実際のサービスを通じて実証されています。

• 海洋石油プラットフォーム : 北海のチタン熱交換器とライザーは、20 年間で年間 0.01 mm 未満の腐食を示しました
• 医療用インプラント : チタン製の歯科インプラントと整形外科用関節は、腐食関連の故障がなく、体内の構造的完全性を 15 ～ 30 年間維持します。
• 化学反応器 : 塩素化学および漂白剤製造を扱うチタンライニングの容器は、15 年間の継続使用後も測定可能なほどの壁の薄化は見られません
• 半導体製造 : 超高純度チタン スパッタリング ターゲット (5N 以上) はチップ製造に使用されますが、微量の汚染でもデバイスの性能が損なわれます - チタンの化学的安定性が重要です

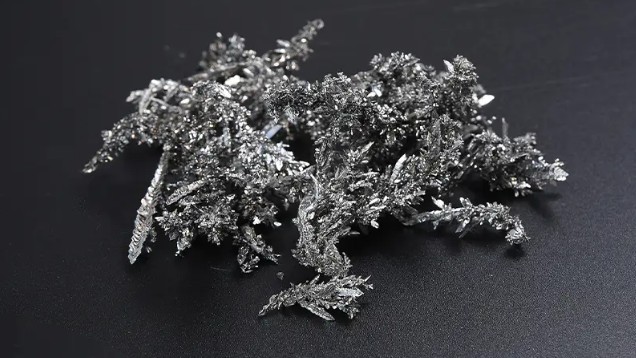

超高純度チタン: 次のレベルの耐食性

標準的な商用グレードのチタン (純度 99.5 ～ 99.9%) は、ほとんどの用途で優れた性能を発揮します。ただし、半導体チップ製造、高度な航空宇宙、精密医療機器など、最も要求の厳しい環境では、 超高純度チタン (5N、6N、7N グレード、≥99.999%) は非常に優れた性能を提供します。 .

より高い純度では、局所的なガルバニ電池を生成したり不動態酸化層を弱める可能性がある鉄、酸素、窒素、炭素などの微量不純物が除去されます。その結果、次のようなチタンが誕生しました。

• より均一で欠陥のない TiO₂ 不動態膜
• 水素脆化に対する感受性の低減
• 超クリーンな真空および半導体環境でのパフォーマンスの向上
• 一貫した予測可能な電気化学的挙動

CRNMC は超高純度チタンの大手サプライヤーであり、工業生産が可能です。 5N (99.999%) グレードのチタン — この機能を備えた世界でわずか 4 社のうちの 1 社。 CRNMC は、真空電子ビーム溶解と組み合わせた独自の次世代溶融塩電解精製プロセスを使用して、不純物含有量が極めて低く安定した品質の 5N、6N、7N チタンの大量生産を実現します。

CRNMC の超高純度チタン製品は、重要な分野にわたって使用されています。

• 航空宇宙 ：軽量化が燃費向上に直結するエンジン部品と機体構造
• 医療機器 : 生理的環境における生体適合性と耐腐食性が認証された人工関節および歯科インプラント
• 化学装置 : 攻撃的な酸および塩化物環境で運転される反応器およびパイプライン
• 半導体・エレクトロニクス : 集積回路の性能と歩留まりを向上させるチップ製造用の高純度スパッタリングターゲット

CRNMC は、原材料の調達から最終納品まで、あらゆる生産段階で厳格な品質管理システムを維持しています。原材料から完成部品までのフルチェーンサービスを利用して、カスタムの寸法と重量を利用できます。

チタンは他の金属と比較してどれくらい耐久性がありますか?

「耐久性」には、耐食性、機械的強度、疲労寿命、環境安定性が含まれます。 4 つの側面すべてにおいて、チタンは構造金属のトップにランクされます。

よくある質問

チタンは錆びますか？

いいえ、チタンは錆びません。錆は酸化鉄であり、チタンには鉄が含まれていないためです。また、自己修復性の TiO₂ 不動態皮膜により、通常の環境条件下では腐食しません。

チタンは海水で錆びますか？

いいえ、チタンは本質的に海水腐食の影響を受けない数少ない構造用金属の 1 つです。まさにこのため、海洋熱交換器、海底部品、海洋石油設備に広く使用されています。

チタンは酸で腐食しますか？

チタンは、通常の濃度および温度ではほとんどの酸に耐性があります。特に硝酸、クロム酸、希硫酸、希塩酸に対して耐性があります。高温では濃HFおよび非常に高濃度の還元酸によって攻撃されます。

チタンは永久に錆びないのでしょうか？

ほとんどの環境において、そのとおりです。チタンの腐食速度は非常に低いため (海水中では年に 0.001 mm 未満)、目に見える劣化を起こすことなく何世紀にもわたって使用できます。不動態皮膜は自己再生するため、傷がついても保護が損なわれることはありません。

チタンの最大の弱点は何ですか？

チタンの主な弱点は、滑り接触用途での耐摩耗性の低さ、無水塩素やフッ化水素酸による攻撃を受けやすいこと、600℃を超えると劣化すること、鋼と比較してコストが高いことです。

ニッケルは腐食しますか？

はい。純ニッケルは、酸化性の酸や特定の高温酸化環境では腐食する可能性があります。ニッケル合金は優れた高温性能を備えていますが、チタンよりも重く、生体適合性に欠けています。

「純度5N」チタンとはどういう意味ですか？

5N は純度 99.999% を意味します。「N」は「9」を表します。超高純度チタン (5N 以上) は不純物のレベルが極めて低いため、半導体スパッタリング ターゲットや、100 万分の 1 の汚染でさえデバイスの故障を引き起こす精密用途には不可欠です。
